  • 直流电子负载

直流电子负载

VA7系列直流电子负载是一款高稳定性、高精度可编程直流电子负载,可广泛用于电源开发、生产测试过程,满足种类开关电源测试、通信电源测试、DC-DC电源测试、移动电源测试、航空电源测试及UPS电源测试。

全国热线

4000-33-7800

产品简介

直流电子负载

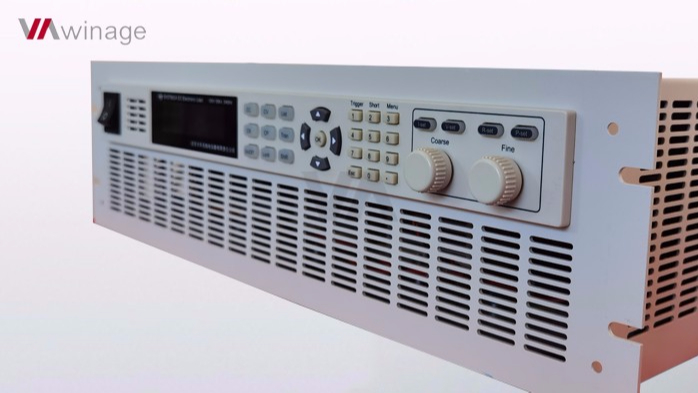

VA7系列直流电子负载

VA7系列直流电子负载是一款高稳定性、高精度可编程直流电子负载,提供800W~50KW输入功率范围,满足用户多种测试需求;具有CC、CV、CP、CR、CC+CV五种工作模式。

且具备动态和列表等灵活的动态模式。过压、过流、过功率、过温等多种保护功能为用户安全使用提供保障;标配LAN、RS32和USB通信接口,方便用户通过远程控制。

咨询热线:4000-33-7800 立即咨询

性能优势

性能优势

面板介绍

面板介绍

型号规格

功率 120V 500V 800V 1200V
800W VA7-7600A VA7-7600B / /
120V/60A/800W 500V/30A/800W
1600W VA7-7601A VA7-7601B / /
120V/120A/1600W 500V/60A/1600W
2400W VA7-7602A / / /
120V/200A/2400W
2500W / VA7-7602B VA7-7602C VA7-7602D
500V/100A/2500W 800V/25A/2500W 1200V/20A/2500W
3000W VA7-7603A / / /
120V/240A/3000W
3600W / VA7-7603B / /
500V/120A/3600W
4800W VA7-7604A / / /
120V/400A/4800W
5000W / VA7-7605B VA7-7605C VA7-7605D
500V/200A/5000W 800V/50A/5000W 1200V/40A/5000W
6000W VA7-7606A
120V/480A/6000W
7500W VA7-7607B VA7-7607C VA7-7607D
500V/300A/7500W 800V/75A/7500W 1200V/60A/7500W
9000W VA7-7609A / / /
120V/720A/9000W
10KW VA7-7610B VA7-7610C VA7-7610D
500V/400A/10KW 800V/100A/10KW 1200V/80A/10KW
12KW VA7-7612A / / /
120V/800A/12KW
15KW VA7-7615A VA7-7615B VA7-7615C VA7-7615D
120V/1000A/15KW 500V/400A/15KW 800V/150A/15KW 1200V/120A/15KW
18KW VA7-7618A
120V/1200A/18KW
20KW / VA7-7620B VA7-7620C VA7-7620D
500V/500A/20KW 800V/200A/20KW 1200V/160A/20KW
21KW VA7-7621A / / /
120V/1400A/21KW
24KW VA7-7624A / / /
120V/1600A/24KW
25KW / VA7-7625B VA7-7625C VA7-7625D
500V/600A/25KW 800V/250A/25KW 1200V/200A/25KW
30KW VA7-7630A VA7-7630B VA7-7630C VA7-7630D
120V/2000A/30KW 500V/800A/30KW 800V/300A/30KW 1200V/240A/30KW
35KW / VA7-7635B VA7-7635C /
500V/900A/35KW 800V/350A/35KW
40KW VA7-7640A VA7-7640B VA7-7640C VA7-7640D
120V/2000A/40KW 500V/1000A/40KW 800V/400A/40KW 1200V/320A/40KW
45KW VA7-7645A VA7-7645B VA7-7645C VA7-7650D
120V/2400A/45KW 500V/1100A/45KW 800V/450A/45KW 1200V/400A/50KW
参数二维码

扫二维码
获取更多详细规格参数

成功应用

新能源车载充电测试

新能源车载充电测试

交直流充电桩测试

交直流充电桩测试

电池充放电老化测试

电池充放电老化测试

直流器件过流测试

直流器件过流测试

案例二维码

扫二维码
可获取本行业应用案例

定制服务

可依据以下参数进行个性定制:

功率

电流

尺寸

最高输入电压

输出路数

精度及分辨率

通信协议

显示界面

通信接口

直流电子负载个性化定制应用

LED驱动电源电子负载、变频器电子负载、充电桩电子负载、太阳能电子负载、锂电池电子负载、燃料电池电子负载、蓄电池放电电子负载、车载充电机电子负载、大功率电子负载、航空电源电子负载、多通道电子负载等

咨询热线:4000-33-7800 我要定制+

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更佳运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

直流电子负载基础知识

  • 1、直流电子负载的电压、电流和额定功率

    根据被测设备的输出特性来选择电子负载:额定输入电压,额定输入电流,额定输入功率和测试需求精确度。保证能满足测试需求,并略有余量。电子负载的模组在测试时只能够单独工作或者并联操作,串联对于模组来说是很危险的。所以最理想的状态是所有要求均在单模组的量程范围内,其次是通过多模组并联能够实现的选型。也就是说,所选模组的电压时一定要符合测试要求。单个模组或者满装机框时的电流和功率总和要满足测试要求。

  • 2、直流电子负载精度和分辨率的选择

    精确度和分辨率是电子负载的一个重要的参数指标。
       电子负载的精确度不同表示方法的意义。
       1%+2d: 1%的测量值+最小显示值的2倍
       1%+2%FS:1%的测量值+1%的满量程
       1%OF:1%的(满量程+测量值)

  • 3、直流电子负载基本功能选择

    电子负载基本都具备以下四项功能:恒流、恒压、恒阻和恒功率(安捷伦没有恒功率)。在功能基本相同,精确度相差不大的情况下,怎么判断是否符合要求呢?CHROMA和博计的电子负载只有一套工作电路,就是恒流功能。其他功能是根据欧姆定律计算出来,虽然标称有其他功能,但是实际情况是只有恒流功能,通过调节电流来实现其他功能。这样节省了成本,却留下了其他功能工作精度低,工作的不稳定,在他们内部流传的一句话是,恒阻功能的误差没有上限。测试完成的情况,要看电源的质量,外部环境和运气了。而可靠电子负载的所有功能均有不同的电路实现,完全能够很好的完成所标称的所有极限指标,稳定带载。
      如果只是用到恒流功能,对其他功能要求不多的情况下,可以选用合适的,符合精确度的电子负载。如果对其他功能要求能够稳定的带载,就要考虑这个问题了。

  • 4、直流电子负载的动态带载

    动态带载,就是电子负载做模拟的变化带载,也叫瞬态。几个重要的参数:
    变化斜率:电子负载可以完成的变化速度,精确地说是电子负载变化时,从变化量的10%~90%的变化速率。恒流状态下的单位是A/mS,A/uS。
    响应时间:电子负载可以完成变化的最小时间。单位uS。
    电子负载的动态(瞬态)频率分为两种:
    动态频率(只包含一个上升沿或者一个下降沿,或者说单位时间变化的次数);
    瞬态频率(一个周期包含上升沿+下降沿)。
    一个电子负载是否做的货真价实,就要看电子负载的变化带载完成的情况了。如果是硬件实现的功能,就可以用示波器测试电流输出监视端口,查看波形是否完好。如果出现毛刺或者信噪比很大的情况下,那么此功能仅仅是由软件计算,而不是硬件实现的。
    软件实现的动态带载时无法执行电子负载所设定的变化。但是如果要求不高,可忽略这种现象造成的影响。

  • 5、直流电子负载的模拟带载

    模拟带载是为了实现更复杂的电子负载带载变化情况而设定的功能。动态带载是模拟一个梯形波变化的带载功能,而本功能大大扩充了电子负载所能执行的变化方式。只要信号发生器能够发生的电压在10V一下的波形信号,电子负载均能模拟。注意关注部分品牌和型号的此项功能是否具备。

  • 6、直流电子负载的序列功能

    序列功能是指把很多定态设置按时间顺序排列组合成一个测量过程。可以完成一个产品的整个质量参数的测量,本功能大大简化了繁琐的设置,减轻了测试工作量。配合存储设置和调用功能,更是大大简化了操作。序列的可设置步骤跟据品牌不同而不同。

直流电子负载选型建议

1、必须确认选择机型的额定输入电压、额定输入电流、额定输入功率,能满足测试需求,并略有余量。

2、有动态测试需求的,应确认电流斜率是否具有可编程能力,以及斜率控制细度。

3、对动态测试要求比较高的,应确认最大电流斜率是否满足测试要求。同一系列产品,最大电流斜率与额定电流成正比,不变的是满量程电流爬升时间(Min.Rise time),因此,满量程电流爬升时间越小,动态性能越优越。最大电流斜率 = 额定电流 / 满量程电流爬升时间

4、对测试环境比较恶劣的,应当选择环路带宽比较高的负载,一般而言,满量程电流爬升时间(Min.Rise Time)越小,环路带宽越高,恶劣条件下的表现越优越(电源输入抑制比更高),可靠性也越高(失调冲击持续时间更短)。

5、对智能应用及自动化测试要求比较高的用户,应当选择高采样率的负载,高采样率才能保证输入信号的还原、保证伺服应用的精准、为智能应用的扩展提供条件。

6、对生产线应用而言,应优先考虑自动测试功能的系统性与便捷性,尽量避免小视角的LCD显示屏。
