时代嘉盈电阻柜定制
  • 制动电阻柜

制动电阻柜 动作灵敏,安全可靠,制动能力强

制动电阻柜应用于电机快速停车过程中,为保护变频器不受电机再生电能危害,将电机快速制动过程中产生的再生电能直接消耗转化,不回馈到电源网络中,从而起到保证电源网络的平稳运行和安全,按工作电压等级可分为低压制动电阻柜、中压制动电阻柜和高压制动电阻柜,也广泛应用于电力机车和城市地铁列车等制动。

全国热线

4000-33-7800

定制成品

变频器制动电阻柜

变频器制动电阻柜

机车制动电阻柜

机车制动电阻柜

卷扬制动电阻柜

卷扬制动电阻柜

包钢车制动电阻柜

包钢车制动电阻柜

提升机制动电阻柜

提升机制动电阻柜

变频制动电阻柜

变频制动电阻柜

吊车制动电阻柜

吊车制动电阻柜

新能源汽车制动电阻柜

新能源汽车制动电阻柜

咨询热线:4000-33-7800 更多成品应用咨询+

产品简介

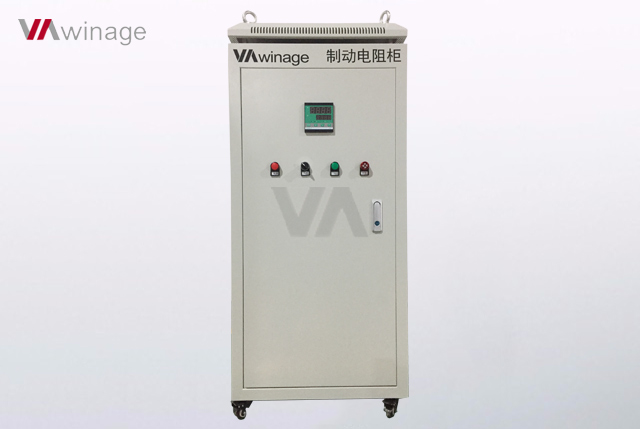

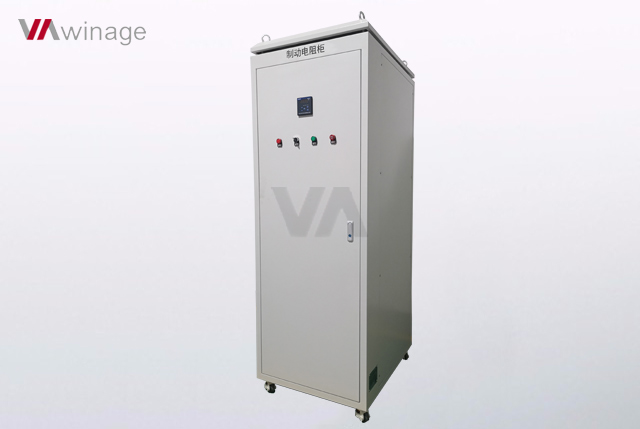

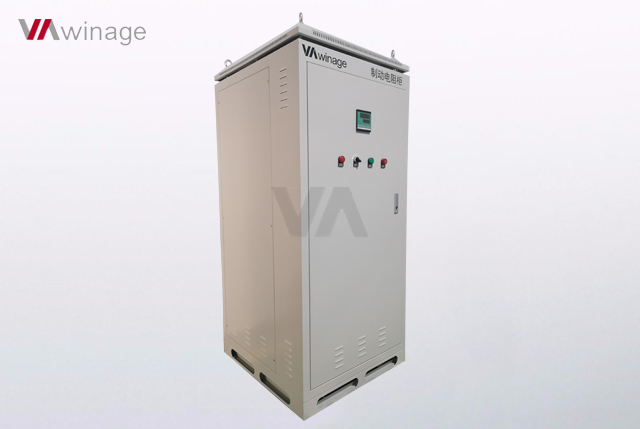

制动电阻柜

VA4系列制动电阻柜

选用时代嘉盈自主研发生产的质优大功率电阻和荣获专利技术的新型合金电阻材料设计制造的制动电阻,通过通讯接口和控制电路设计,应用不同IP防护等级柜体,实现低压至高压等多种环境下不同电压等级的制动电阻柜,适应各类重型设备和车辆的不同复杂工作环境,具有结构先进,抗震性能好,使用安全可靠,安装保养灵活方便等诸多优点。

咨询热线:4000-33-7800 立即咨询

定制服务

可根据以下参数进行定制:

额定功率

阻值范围

外形尺寸

工作电压

电源特性

加载方式

调节精度

控制方式

数据显示

散热形式

保护功能

通讯接口

时代嘉盈VA定制制动电阻柜可满足

变频制动、电梯、起重机械、建筑机械、船舶、轧机、拉线机、离心机、卷扬机、起动、制动、调速以及石油设备、矿山机械、船厂、铁路、汽车、军队及车用制动、成套制动等工业控制环境等领域等不同个性化应用需求场合。

咨询热线:4000-33-7800 我要定制+

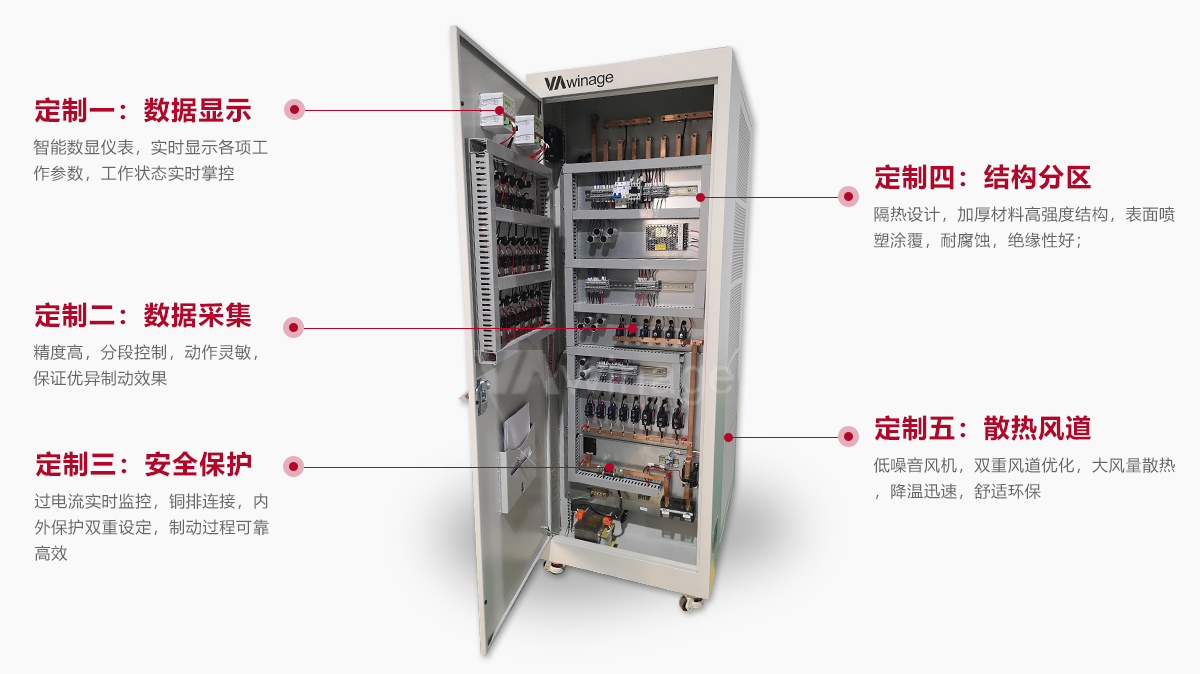

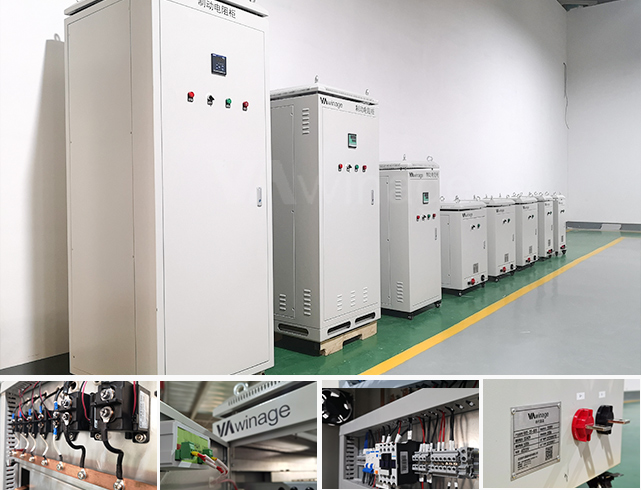

定制细节

定制细节

定制扩展

扩展一
动态监控,智能切换

扩展二
通讯接口可远程控制

扩展三
功率阻值可灵活随心搭建

扩展四
温升监控,声光报警可实现自动保护

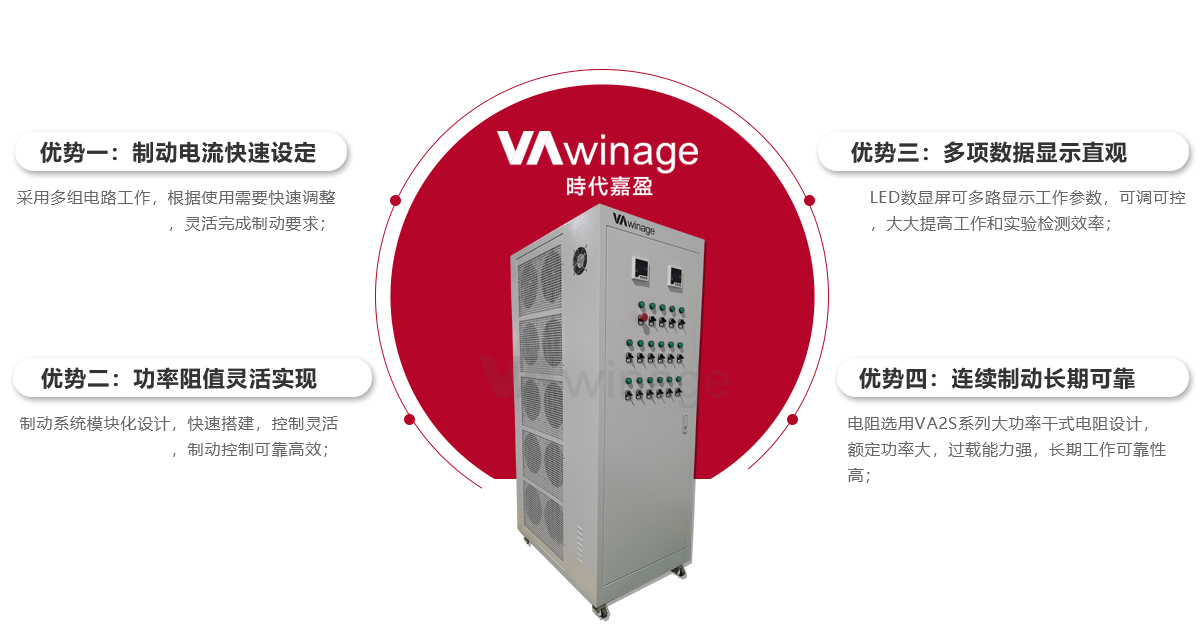

性能优势

性能优势

技术参数

电压范围 DC200V-DC2000V,AC220V-AC1000V可选 额定功率 2KW-500KW
电流分档 1A/2A/5A/10A/20A/40A/50A/100A/200A
(满足1-400A任意组合可调,最小步进值1A)
功率因素 PF=1
负载精度 ±5% 显式方式 LED实时显示电压、电流、功率、频率等电参数
工作电源 单相AC220V/50HZ 绝缘等级 F级
加载方式 稳态加载:预设一个测试值和测试时间,按设定值进行负载试验。
瞬态加载:预设一个测试值,可以完成突加负载和突卸负载试验。
波段加载:预设多个测试值和测试时间,自动按设定过程进行负载试验。
防护等级 IP20(适合室内使用)
风扇噪音 75分贝 冷却方式 强制风冷
短时过负荷 10倍功率6秒 接线方式 铜排接线
保护功能 过温报警  过温保护  蜂鸣提示  急停保护等 适用环境温度 -10℃~+55℃
海拔高度 ≤2500米 适用相对湿度 ≤95%
移动方式 采用载重型万向脚轮,前后各2只

成功应用

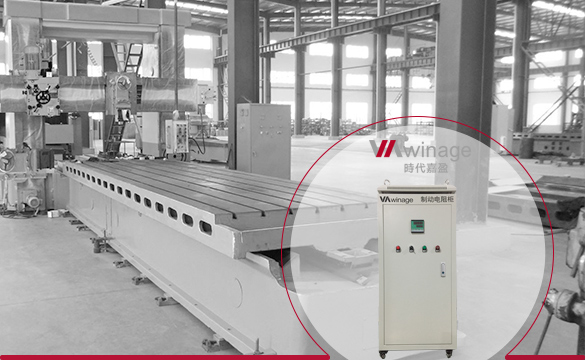

龙门刨床制动电阻柜

龙门刨床制动电阻柜

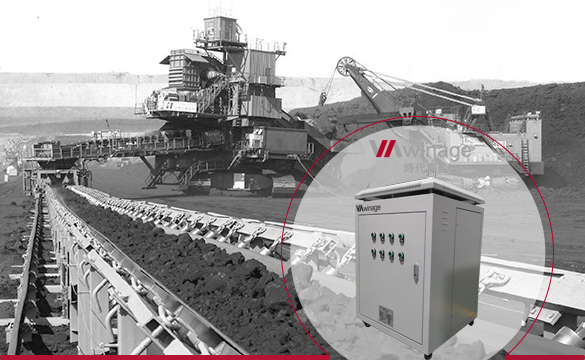

皮带输送机制动电阻柜

皮带输送机制动电阻柜

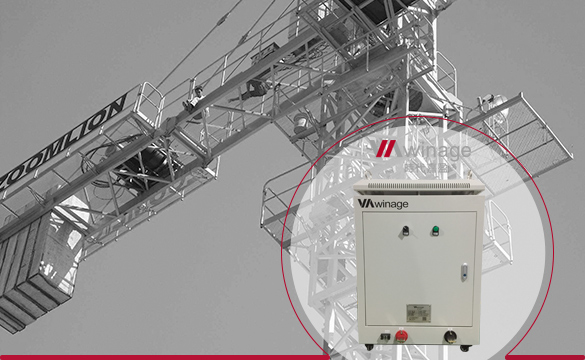

塔吊制动电阻柜

塔吊制动电阻柜

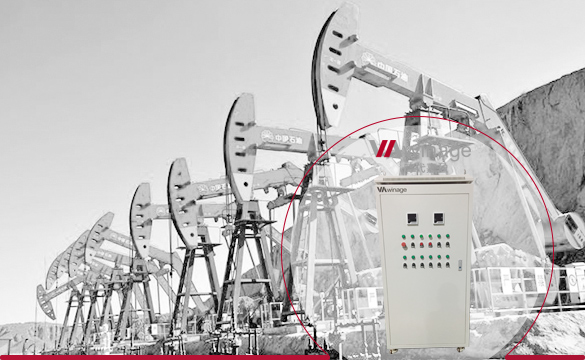

油田磕头机制动电阻柜

油田磕头机制动电阻柜

扫二维码
可获取本行业应用案例

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更好运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

电阻柜选型常见问题

  • 1、制动电阻柜工作时对内部的电阻器或电阻材料有什么要求?

    电阻材料的选用很大程度上决定了制动电阻柜的工作性能和参数,时代嘉盈电阻柜完全选用自主研发生产的电阻器和质优电阻材料进行设计,能有效发挥出自有各类材料的优异性能,根据不同应用场合优选出适用的电阻及材料,制动电阻柜整体匹配度好,从而可以大大优化结构和性能,实现产品可靠,生命周期长。

  • 2、制动电阻柜什么情况下需要过温保护?

    时代嘉盈电阻柜一般都具有优良的散热设计,通过空气对流进行自然散热,为满足特定场合需要,可以单独设计风冷散热或水冷散热的方式对电阻柜工作时聚集的热量进行强排,在工作过程中,当功率加载越高发热量也会越大,在电阻柜内加装过温保护装置,通过设定一定的温度限值,当温度达到设定的上限后,过温保护装置开始工作并自动发出信号,可通过声光报警提示并自动切断负载,用于保护电阻柜过热损毁或对周边其它器件工作产品一定影响,当温度恢复到设定的数值范围内又可自动恢复加载。

  • 3、如何选用制动电阻柜的过流保护功能?

    当电路中发生故障时,可能会导致工作电流突然增大,线路中故障电流超出继电器的动作阀值时,可通过继电器动作启动保护装置工作,也可以通过保险盒熔断功能,有选择性的切断故障线路,从而达到切断负载的作用。

  • 4、风机失效可能对制动电阻柜工作产生的影响?

    当电阻柜内的风机发生故障时,热量在短时间内大量聚集,温度也急剧升高,为保护电阻柜和防止发生意外,时代嘉盈制动电阻柜在选用质优风机配套的同时还应考虑加装风机失效保护装置,如风机转速过慢或停止会自动发出信号,声光报警提示并可自动切断负载,及时排除隐患。

  • 5、制动电阻柜的电感大小对工作产生的影响有哪些?

    电阻柜可分为纯阻性负载,感性负载和容性负载;还可分为阻感一体,阻容一体和阻感容一体。纯阻性负载可分为纯阻性无感负载和纯阻性有感负载,不过有感和无感是相对的,做成无感的感量的相对会较低,没有纯无感。在不同的电源工作频率下,控制好制动电阻柜可允许的电感值。

  • 6、制动电阻柜外罩防护等级(IP防护等级)选用须知

    第一个数字表示防固体异物进入,即防尘等级
    0:没有保护
    1:固体异物直径大于50mm防止大的固体侵入
    2:固体异物直径大于12mm防止中等大小的固体侵入
    3:固体异物直径大于2.5mm防止小固体侵入
    4:固体异物直径大于1.0mm防止物体大于1mm的固体侵入
    5:防尘(防有害粉尘堆积)
    6:尘密(完全防止粉尘进入)

    第二个数字表示防止进水造成有害影响,即防水等级
    0:无保护
    1:垂直滴水(水滴滴到外壳无影响)
    2:倾角75-90度滴水(当外壳倾斜15度时,水滴到外壳无影响)
    3:淋水
    4:溅水(液体由任何方向泼到外壳没有伤害影响)
    5:喷水(用水冲洗无伤害)
    6:锰烈喷水
    7:短时间浸水(1m)
    8:一定压力下长时间浸水
