16年专注电阻负载产品研发生产 8项专利,军工背景
服务热线: 4000-33-7800
时代嘉盈产品自主研制,大电料,小体积,模块化,低升温
  • 交流负载箱

交流负载箱 散热好,寿命长,功率选择多样,过载能力强

交流负载箱广泛应用于电机行业及发电机行业,性价比高,操作简单,主要应用于充电桩检验测试、实验室负载测试、家用电器测试、发电机电动机测试、开关电路电缆测试、压缩机模拟泵测试等领域,模拟设备运行,通过模块化大功率电阻和电子负载组合设计完成,产品可根据各类负载特性要求定制而成,实现多路恒阻、恒流、恒压等多样性持续输出、散热性好,符合阻性负载均衡。

全国热线

4000-33-7800

定制成品

交流三相负载箱

交流三相负载箱

大功率交流负载箱

大功率交流负载箱

交流阻性负载箱

交流阻性负载箱

交流负载测试箱

交流负载测试箱

三相交流电阻负载箱

三相交流电阻负载箱

交流电源测试负载箱

交流电源测试负载箱

RLC交流负载箱

RLC交流负载箱

交流充电桩负载箱

交流充电桩负载箱

咨询热线:4000-33-7800 更多成品应用咨询+

产品简介

交流负载箱

VA系列交流负载箱

VA系列交流负载箱内置纯阻性负载,选用时代嘉盈自主研发生产的优异干式负载电阻器和新型材料合金假负载电阻生产制造,根据交流负载电阻箱工作在不同环境下的工作特点设计而成的纯电阻负载,具备电阻性负载各项功能,控制方式可选,操作简单方便,单相三相通用,并实现数据实时显示,可大规模定制生产,可为发电机组厂家和各类电机控制技术验证需要提供服务,该产品具有控制精度高、负载电流稳定等优点。

咨询热线:4000-33-7800 立即咨询

定制服务

可根据以下参数进行定制:

额定功率

阻值范围

外形尺寸

工作电压

电源特性

加载方式

调节精度

控制方式

数据显示

散热形式

保护功能

通讯接口

时代嘉盈VA定制交流负载箱

具有风量大,散热好,噪音低等特点,是高压大功率发电机理想配套产品,可采用纯阻性能耗工作方式,可满足各类发电机带载测试、动力设备厂家产品模拟加载、柴油发电机厂家维护、船舶制造电力推进设计、大功率逆变器设计、可调电源检测,尤其适合实验室静音发电机模拟加载等诸多个性化定制应用场合。

咨询热线:4000-33-7800 我要定制+

定制细节

定制细节

定制扩展

扩展一
人机界面智能化操控

扩展二
监控参数专项测试

扩展三
快速切换功率自适应调节

扩展四
上位机软件通讯远距操控

性能优势

性能优势

技术参数

额定电压 三相对称Y型接法10.5KV 极限负载功率 阻性负载:3240KW
负载分档 阻性负载:100KW、200KW、400KW、800KW、1600KW、2400KW、3200KW多档位调节 负载精度(每档) ±3%
负载精度(整机) ±5% 三相不平衡度 ±3%
显示精度 0.2级 控制电源 外接交流380V/50Hz
接线方式 负载电源输入——铜排(星接)
控制电源输入——接线端子(三相五线制)
绝缘等级 F级
功率因素 PF=1 防护等级 IP54(设备未工作时);工作时(进出风口为IP21,控制区域为IP54)
冷却方式 强制风冷,顶部出风 噪声 距离设备3m处,≤90dB
运输 吊装,机箱顶部有承重吊环 控制方式 远程操作柜手动控制
加载方式 稳态加载:预设一个测试值和测试时间,按设定值进行负载试验。
瞬态加载:预设一个测试值,可以完成突加负载和突卸负载试验。
波段加载:预设多个测试值和测试时间,自动按设定过程进行负载试验。
显示方式 I、V、HZ、KW、COSΦ等LED屏实时显示 测控功能 电气性能指标检测,系统电参数监控,数据自动采集
机箱颜色 按客户要求 机箱尺寸 单独负载箱:约2400mm*1800mm*2600mm(长×宽×高;仅作参考)
工作环境参数
工作温度 -10℃~+50℃ 相对湿度 ≤95%
海拔高度 ≤2500米 大气压力 86~106kPa

成功应用

船用发电机组测试交流负载箱

船用发电机组测试交流负载箱

高压发电机组智能测试交流负载箱

高压发电机组智能测试交流负载箱

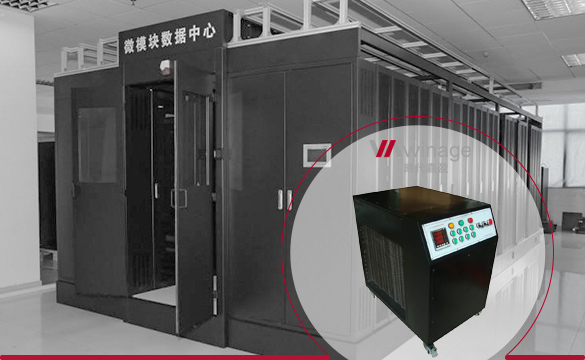

数据中心网速测试假交流负载箱

数据中心网速测试假交流负载箱

蓄电池测试仪交流负载箱

蓄电池测试仪交流负载箱

产品案例

扫二维码
可获取本行业应用案例

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更好运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

负载柜选型常见问题

  • 1、交流负载箱工作时对内部的电阻器或电阻材料有什么要求?

    电阻材料的选用很大程度上决定了交流负载箱的工作性能和参数,时代嘉盈负载箱完全选用自主研发生产的电阻器和优异电阻材料进行设计,有效发挥各种材料的优异性能,针对不同应用场合优用不同性能材料,交流负载箱整体匹配度好,从而可以大大优化结构和性能,实现产品可靠,生命周期长。

  • 2、交流负载箱什么情况下需要过温保护?

    时代嘉盈负载箱一般都具有优良的散热设计,通过空气对流进行自然散热,在一些特殊工作场合时,可以单独设计风冷散热或水冷散热的方式进行强行排除负载箱工作时聚集的热量,在工作过程中,当功率加载越高发热量也会越大,在负载箱内加装过温保护装置,人工设定一定的温度值,当温度达到设定的上限后,过温保护装置会自动发出信号,声光报警提示并可自动切断负载,用于保护负载箱过热损毁或对周边其它器件工作产品一定影响,当温度恢复正常至设定的范围内数值又可自动恢复加载。

  • 3、如何选用交流负载箱的过流保护功能?

    1)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出继电器/热继电器的动作值时,继电器动作按保护装置选择性的要求,有选择性的切断故障线路。
    2)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出电流保险盒的上限值时,电阻保险盒会自动熔断,从而达到切断负载的作用。

  • 4、风机失效可能对交流负载箱工作产生的影响?

    当负载箱内的风机发生故障时,热量在短时间内大量聚集,温度也急剧升高,为保护负载箱和防止发生意外,负载箱应选用优异风机配套的同时还应考虑加装风机失效保护装置,如风机转速过慢或停止会自动发出信号,声光报警提示并可自动切断负载,及时排除隐患。

  • 5、交流负载箱的电感大小对工作产生的影响有哪些?

    负载箱可分为纯阻性负载,感性负载和容性负载;还可分为阻感一体,阻容一体和阻感容一体。纯阻性负载可分为纯阻性无感负载和纯阻性有感负载,不过有感和无感是相对的,做成无感的感量的相对会较低,没有纯无感。在不同的电源工作频率下,控制好交流负载箱可允许的电感值。

  • 6、交流负载箱外壳防护等级(IP防护等级)相关选用

    第一个数字表示防固体异物进入,即防尘等级
    0:没有保护
    1:固体异物直径大于50mm防止大的固体侵入
    2:固体异物直径大于12mm防止中等大小的固体侵入
    3:固体异物直径大于2.5mm防止小固体侵入
    4:固体异物直径大于1.0mm防止物体大于1mm的固体侵入
    5:防尘(防有害粉尘堆积)
    6:尘密(完全防止粉尘进入)

    第二个数字表示防止进水造成有害影响,即防水等级
    0:无保护
    1:垂直滴水(水滴滴到外壳无影响)
    2:倾角75-90度滴水(当外壳倾斜15度时,水滴到外壳无影响)
    3:淋水
    4:溅水(液体由任何方向泼到外壳没有伤害影响)
    5:喷水(用水冲洗无伤害)
    6:锰烈喷水
    7:短时间浸水(1m)
    8:一定压力下长时间浸水
