时代嘉盈电阻柜定制
  • 负载电阻柜

负载电阻柜 功率密度大,输入电压可选,一柜多用

负载电阻柜也称假负载,用于ups电源、逆变电源、开关电源、应急电源、不间断电源和稳压电源、变频电源等大功率电源设备测试电源输出或平衡负载,保护设备运行,通过模块化大功率干式电阻组合设计生产而成,产品可根据各类负载箱要求定制而成,实现低阻值、大电流持续加载、散热性好,符合阻性负载均衡,广泛应用于船舶、电力、通信、石油、发电厂、冶金、核电、汽车等领域。

全国热线

4000-33-7800

定制成品

直流负载电阻柜

直流负载电阻柜

负载可调电阻柜

负载可调电阻柜

大功率负载电阻柜

大功率负载电阻柜

假负载电阻柜

假负载电阻柜

交流负载电阻柜

交流负载电阻柜

三相负载电阻柜

三相负载电阻柜

小功率负载电阻柜

小功率负载电阻柜

高压负载电阻柜

高压负载电阻柜

咨询热线:4000-33-7800 更多成品应用咨询+

产品简介

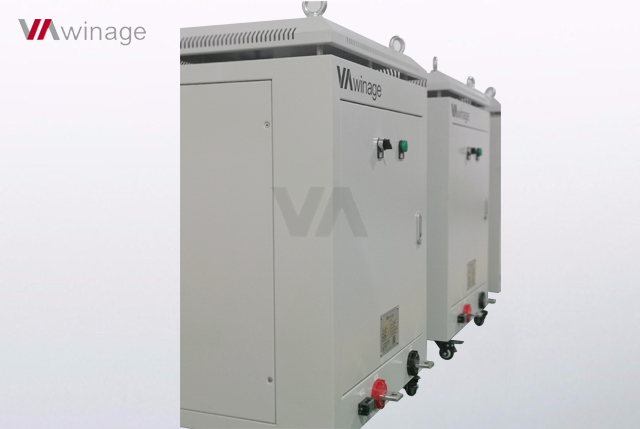

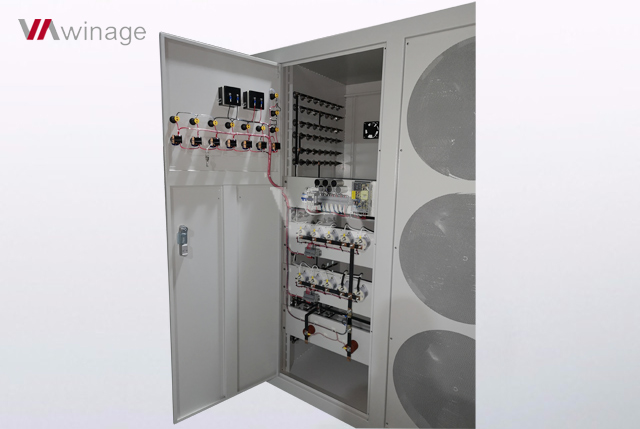

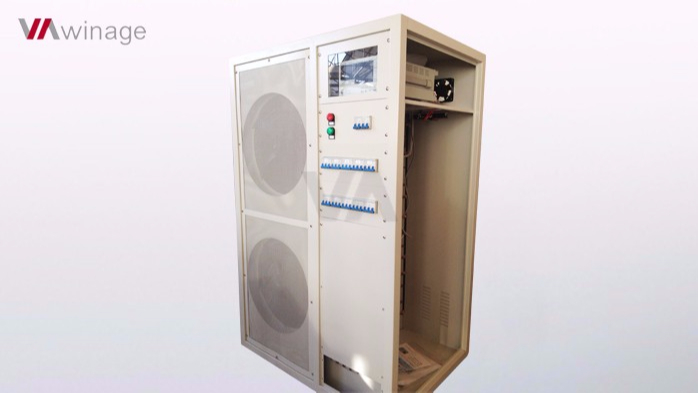

负载电阻柜

VA4系列负载电阻柜

选用时代嘉盈自主研发生产的质优干式负载电阻器和新型材料合金假负载电阻制造而成,根据负载电阻柜工作在不同环境下的工作特点设计出的纯电阻负载,具备电阻性负载各项功能,控制方式可选,并实现数据实时显示,可为大功率开关电源厂家和各类电源技术验证需要提供服务,该产品具有控制精度高、负载电流稳定等优点。

咨询热线:4000-33-7800 立即咨询

定制服务

可根据以下参数进行定制:

额定功率

阻值范围

外形尺寸

工作电压

电源特性

加载方式

调节精度

控制方式

数据显示

散热形式

保护功能

通讯接口

时代嘉盈VA定制负载电阻柜可满足

时代嘉盈VA定制负载电阻柜是高压大功率发电机理想配套产品,可满足风力发电机带载测试、变频器厂家产品老化、柴油发电机厂家维护、船舶制造电力推进设计、直流稳压电源开发、大功率eps电源设计、可调电源检测,尤其适合实验室静音发电机模拟加载等诸多个性化定制应用场合。

咨询热线:4000-33-7800 我要定制+

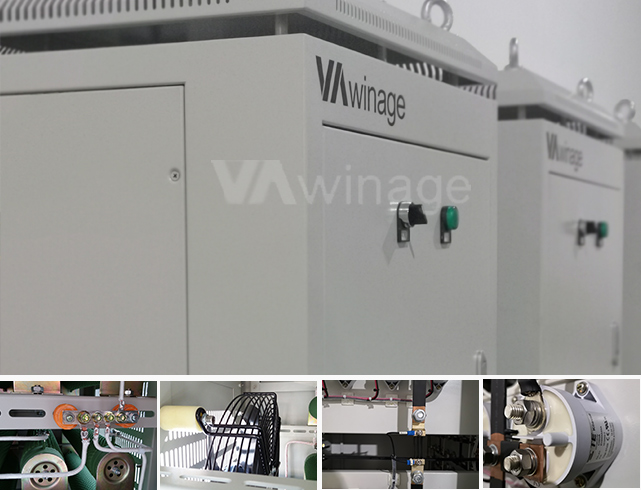

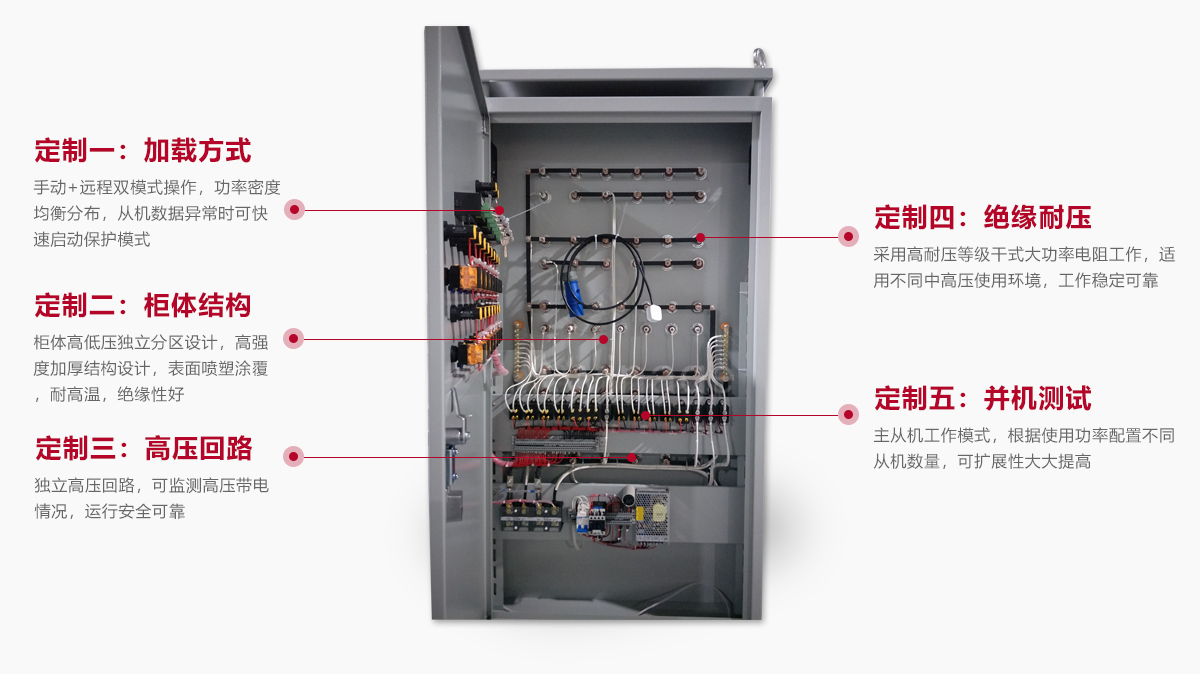

定制细节

定制细节

定制扩展

扩展一
人机界面智能化操控

扩展二
监控参数专项测试

扩展三
快速切换功率自适应调节

扩展四
上位机软件通讯远距操控

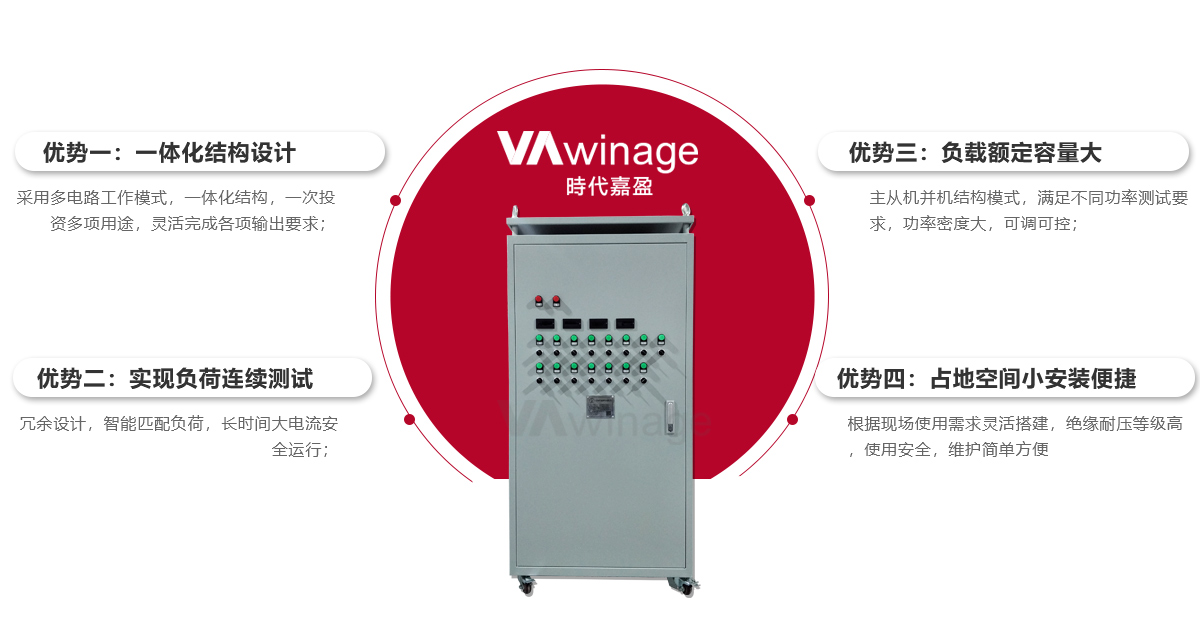

性能优势

性能优势

技术参数

电压范围 0-1500V 额定功率 500KW
功率分档 1KW/2KW/2KW/5KW/10KW/20KW/20KW/40KW/50KW/50KW/100KW/200KW
(三相同步,满足0-500kw任意组合可调,最小步进值1kw)
功率因素 PF=1
负载精度 ±5% 显式方式 LED实时显示电压、电流、功率、频率等电参数
工作电源 单相AC220V/50HZ 绝缘等级 F级
加载方式 稳态加载:预设一个测试值和测试时间,按设定值进行负载试验。
瞬态加载:预设一个测试值,可以完成突加负载和突卸负载试验。
波段加载:预设多个测试值和测试时间,自动按设定过程进行负载试验。
防护等级 IP20(适合室内使用)
风扇噪音 75分贝 冷却方式 强制风冷
工作方式 可以连续工作(单次连续时间>200h) 接线方式 铜排接线
保护功能 过温报警  过温保护  蜂鸣提示  急停保护等 适用环境温度 -10℃~+55℃
移动方式 采用载重型万向脚轮,前后各2只 适用相对湿度 ≤95%
海拔高度 ≤2500米

成功应用

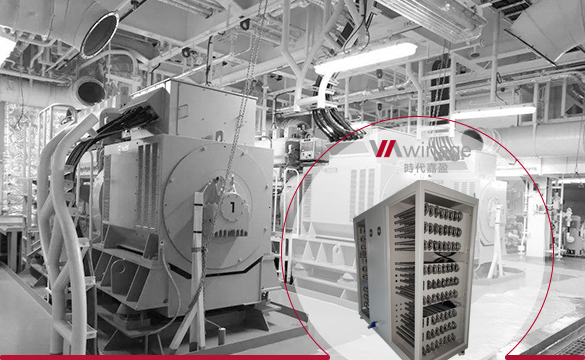

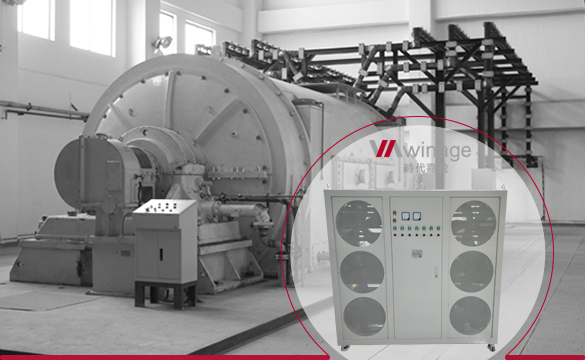

船用发电机组测试负载电阻柜

船用发电机组测试负载电阻柜

高压发电机组智能测试负载电阻柜

高压发电机组智能测试负载电阻柜

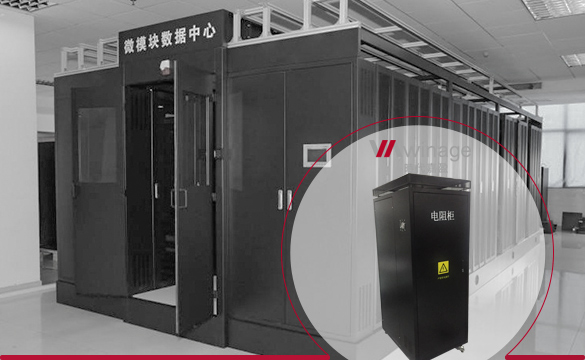

数据中心网速测试假负载电阻柜

数据中心网速测试假负载电阻柜

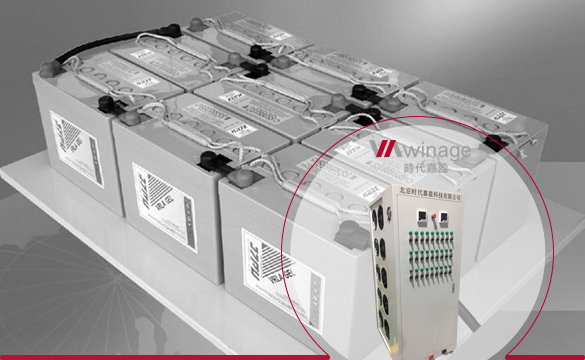

蓄电池测试仪负载电阻柜

蓄电池测试仪负载电阻柜

扫二维码
可获取本行业应用案例

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更好运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

电阻柜选型常见问题

  • 1、负载电阻柜工作时对内部的电阻器或电阻材料有什么要求?

    电阻材料的选用很大程度上决定了负载电阻柜的工作性能和参数,时代嘉盈电阻柜完全选用自主研发生产的电阻器和质优电阻材料进行设计,有效发挥各种材料的优异性能,针对不同应用场合优用不同性能材料,负载电阻柜整体匹配度好,从而可以大大优化结构和性能,实现产品可靠,生命周期长。

  • 2、负载电阻柜什么情况下需要过温保护?

    时代嘉盈电阻柜一般都具有优良的散热设计,通过空气对流进行自然散热,在一些特殊工作场合时,可以单独设计风冷散热或水冷散热的方式进行强行排除电阻柜工作时聚集的热量,在工作过程中,当功率加载越高发热量也会越大,在电阻柜内加装过温保护装置,人工设定一定的温度值,当温度达到设定的上限后,过温保护装置会自动发出信号,声光报警提示并可自动切断负载,用于保护电阻柜过热损毁或对周边其它器件工作产品一定影响,当温度恢复正常至设定的范围内数值又可自动恢复加载。

  • 3、如何选用负载电阻柜的过流保护功能?

    1)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出继电器/热继电器的动作值时,继电器动作按保护装置选择性的要求,有选择性的切断故障线路。
    2)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出电流保险盒的上限值时,电阻保险盒会自动熔断,从而达到切断负载的作用。

  • 4、风机失效可能对负载电阻柜工作产生的影响?

    当电阻柜内的风机发生故障时,热量在短时间内大量聚集,温度也急剧升高,为保护电阻柜和防止发生意外,电阻柜应选用质优风机配套的同时还应考虑加装风机失效保护装置,如风机转速过慢或停止会自动发出信号,声光报警提示并可自动切断负载,及时排除隐患。

  • 5、负载电阻柜的电感大小对工作产生的影响有哪些?

    电阻柜可分为纯阻性负载,感性负载和容性负载;还可分为阻感一体,阻容一体和阻感容一体。纯阻性负载可分为纯阻性无感负载和纯阻性有感负载,不过有感和无感是相对的,做成无感的感量的相对会较低,没有纯无感。在不同的电源工作频率下,控制好负载电阻柜可允许的电感值。

  • 6、负载电阻柜外壳防护等级(IP防护等级)相关选用

    第一个数字表示防固体异物进入,即防尘等级
    0:没有保护
    1:固体异物直径大于50mm防止大的固体侵入
    2:固体异物直径大于12mm防止中等大小的固体侵入
    3:固体异物直径大于2.5mm防止小固体侵入
    4:固体异物直径大于1.0mm防止物体大于1mm的固体侵入
    5:防尘(防有害粉尘堆积)
    6:尘密(完全防止粉尘进入)

    第二个数字表示防止进水造成有害影响,即防水等级
    0:无保护
    1:垂直滴水(水滴滴到外壳无影响)
    2:倾角75-90度滴水(当外壳倾斜15度时,水滴到外壳无影响)
    3:淋水
    4:溅水(液体由任何方向泼到外壳没有伤害影响)
    5:喷水(用水冲洗无伤害)
    6:锰烈喷水
    7:短时间浸水(1m)
    8:一定压力下长时间浸水

热品推荐 / Hot product

交流负载箱

交流负载箱

交流负载箱广泛应用于电机行业及发电机行业,性价比高,操作简单,主要应用于充电桩检验测试、实验室负载测试、家用电器测试、发电机电动机测试、开关电路电缆测试、压缩机模拟泵测试等领域,模拟设备运行,通过模块化大功率电阻和电子负载组合设计完成,产品可根据各类负载特性要求定制而成,实现多路恒阻、恒流、恒压等多样性持续输出、散热性好,符合阻性负载均衡。
负载测试柜

负载测试柜

负载测试柜是检测发电机组、大功率UPS电源、逆变器的输出功率和带载能力的设备。统一分段式功率投入,耗能式工作模式,强制风冷式散热,大大保证了恒功率放电的可靠性;广泛应用于UPS、电池测试、充电桩测试、继电器测试、发电机测试、数据中心测试、逆变器测试、科研、检测认证机构等!
直流电子负载

直流电子负载

VA7系列直流电子负载是一款高稳定性、高精度可编程直流电子负载,可广泛用于电源开发、生产测试过程,满足种类开关电源测试、通信电源测试、DC-DC电源测试、移动电源测试、航空电源测试及UPS电源测试。
无感电阻柜

无感电阻柜

无感电阻柜用于高频开关电源、射频功率测试、微波模拟发射假负载等高频工作领域,可平衡负载和限流,保护设备安全,延长模块使用寿命,通过半导体材料大功率无感电阻器设计制造而成,产品广泛应用于雷达、船舶、电信、导航、医疗、通信、工业测量等领域。
