  • 发电机电阻柜

发电机电阻柜 无延迟瞬间保护,过载能力强

发电机电阻柜也称发电机中性点接地电阻柜,用于柴油发电机或风力发电机在并网运行时,当发生单相接地故障时,能及时发现并快速切换电路,限制接地电流,防止过压危害,从而避免出现绕组绝缘损害进而发展成为相间或匝间短路。该产品广泛应用于城市供电系统、电厂、地铁、船舶、冶金、风场、光伏电站及港口等领域。

全国热线

4000-33-7800

定制成品

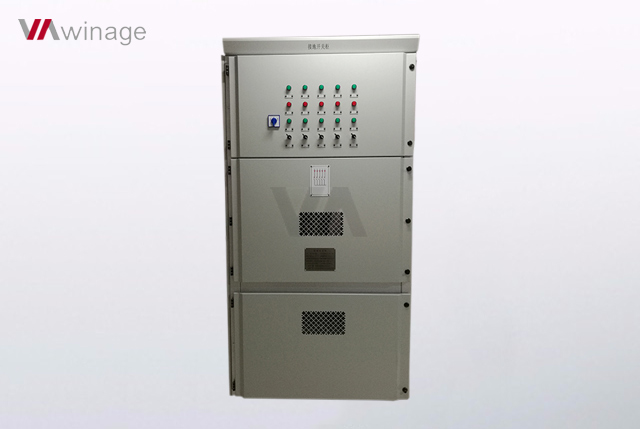

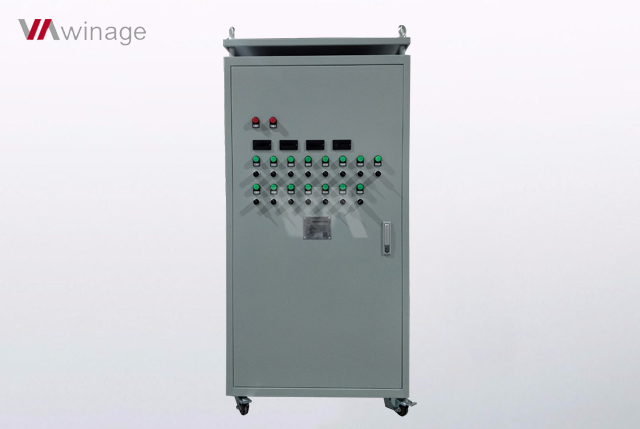

发电机负载电阻柜

发电机负载电阻柜

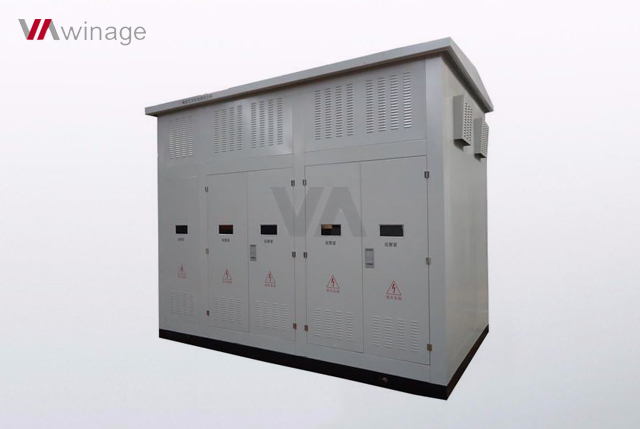

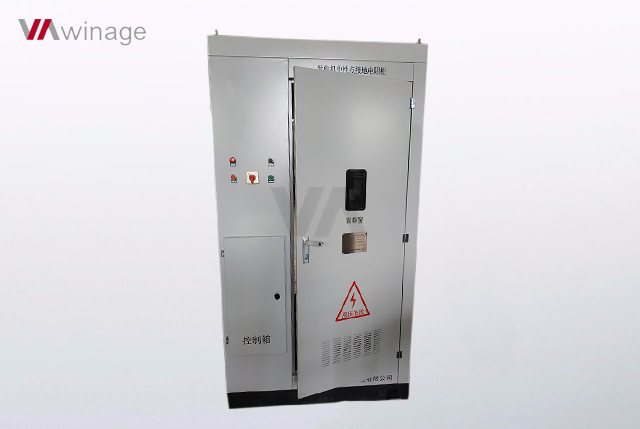

高压发电机中性点接地电阻柜

高压发电机中性点接地电阻柜

太阳能发电机组电阻柜

太阳能发电机组电阻柜

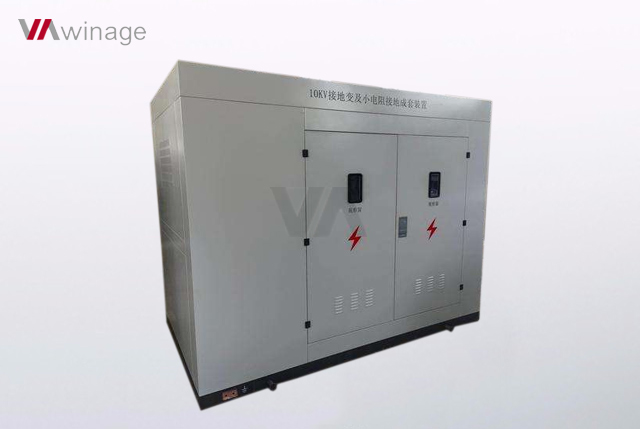

10kv柴油发电机组接地电阻柜

10kv柴油发电机组接地电阻柜

高压柴油发电机电阻柜

高压柴油发电机电阻柜

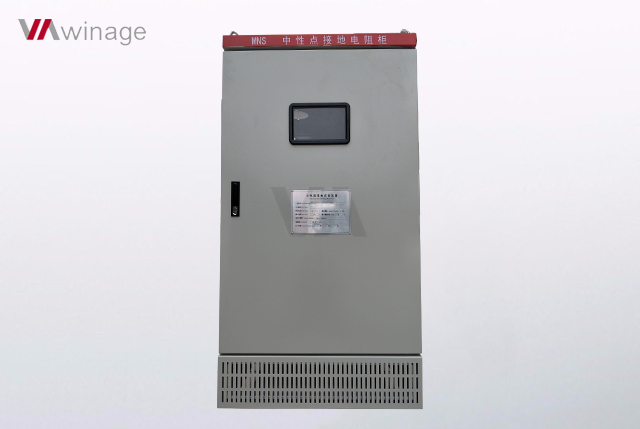

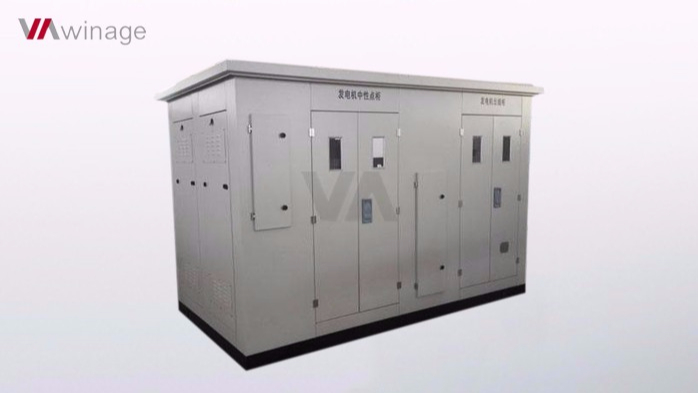

发电机中性点变压器电阻柜

发电机中性点变压器电阻柜

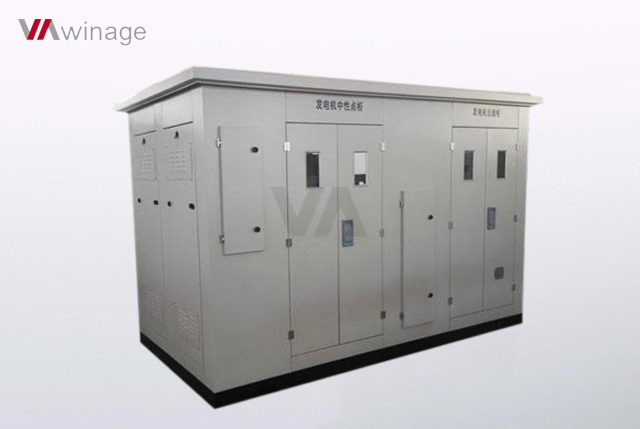

高压柴油发电机组接地电阻柜

高压柴油发电机组接地电阻柜

25MW发电机中性点接地电阻柜

25MW发电机中性点接地电阻柜

咨询热线:4000-33-7800 更多成品应用咨询+

产品简介

可调电阻箱

VA4系列发电机电阻柜

选用时代嘉盈公司自主研发生产的质优高压类大功率电阻和各类新型合金电阻材料制造而成,根据各类发电机或光伏发电等不同工作环境特点设计出符合产品使用的功能结构和防护等级柜体,具有运行安全、耐高温、电阻温度系数小等优点,是35KV以下发电机组常用高阻接地的专用成套装置。

咨询热线:4000-33-7800 立即咨询

定制服务

可根据以下参数进行定制:

额定功率

阻值范围

外形尺寸

工作电压

电源特性

加载方式

调节精度

控制方式

数据显示

散热形式

保护功能

通讯接口

时代嘉盈VA定制发电机电阻柜可满足

柴油发电机机组接地、变压器和发电机中性点接地、风力发电机组接地、高压发电机中性点接地以及光伏逆变器和发电机测试用负载电阻柜等多种个性化定制应用场合。

咨询热线:4000-33-7800 我要定制+

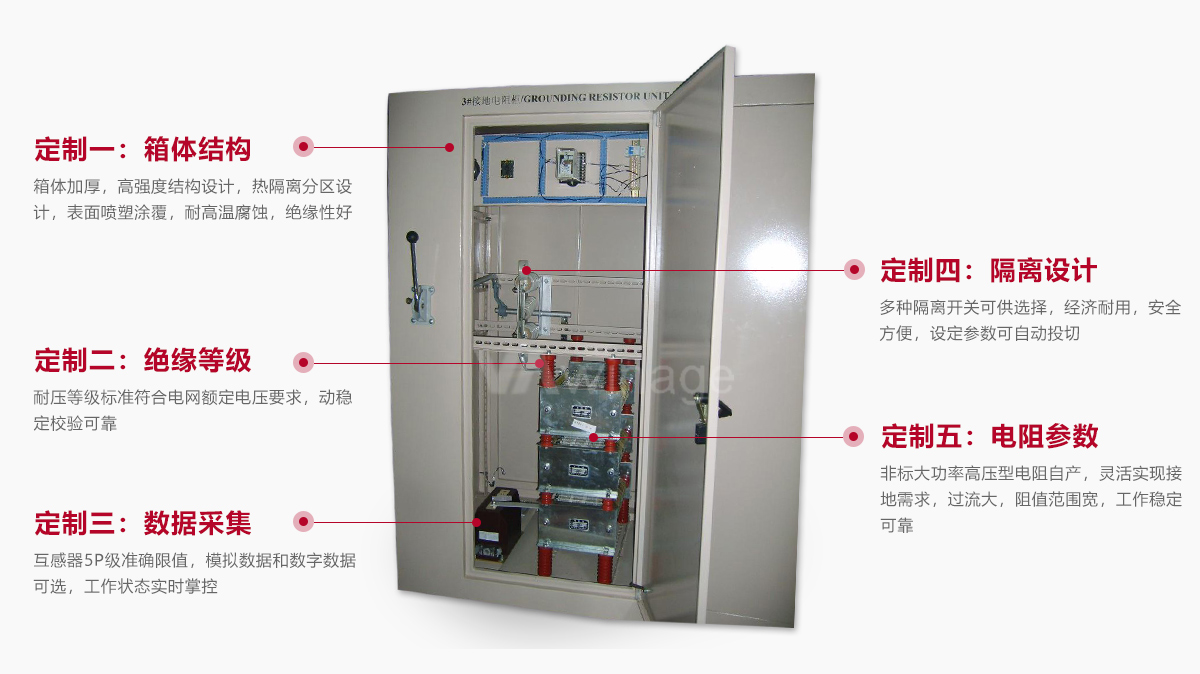

定制细节

定制细节

定制扩展

扩展一
PLC协助完成复杂投切

扩展二
通讯接口可选控制方式

扩展三
数据采集上位机可实时分析

扩展四
数据监控实时上传报警

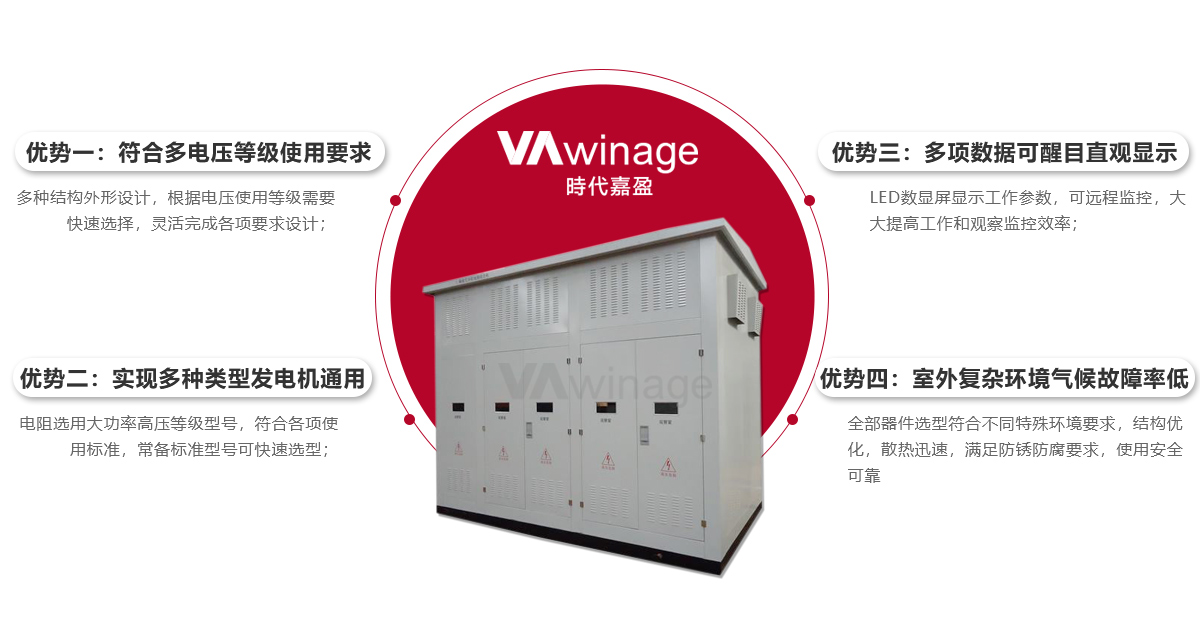

性能优势

性能优势

技术参数

发电机容量(MW) 100/125 MW 200 MW 300 MW
发电机额定电压(KV) 10.5 13.8 15.75 18 20
预计回路单相接地最大电容电流(A) 4 5 6
接地变压器一次侧电压(KV) 10.5/√3 13.8/√3 15.75/√3 18/√3 20/√3
接地变压器二次侧电压 0.22 0.22 0.22
接地变压器额定容量(KVA) 30 30 50
二次侧电阻值(Ω) 1 0.8 0.5
接地保护抽取电压(KV) 0.1 0.1 0.1

成功应用

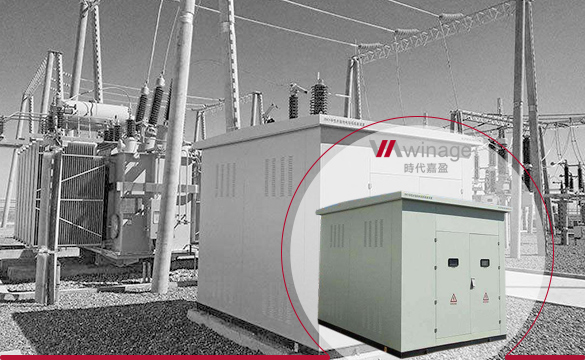

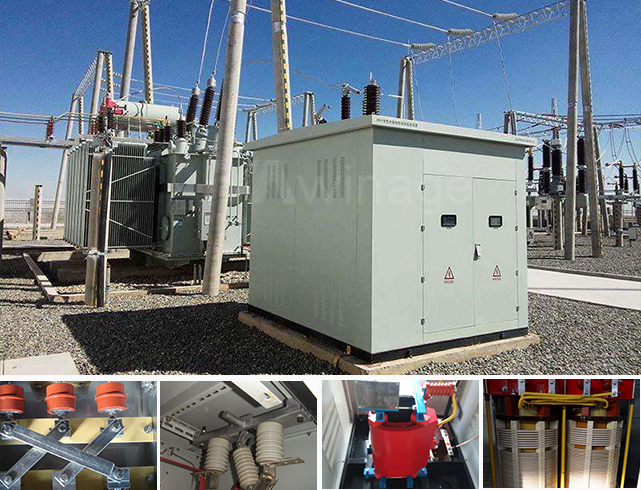

高压发电机中性点接地电阻柜

高压发电机中性点接地电阻柜

风力发电机组接地电阻柜

风力发电机组接地电阻柜

太阳能发电机组测试电阻柜

太阳能发电机组测试电阻柜

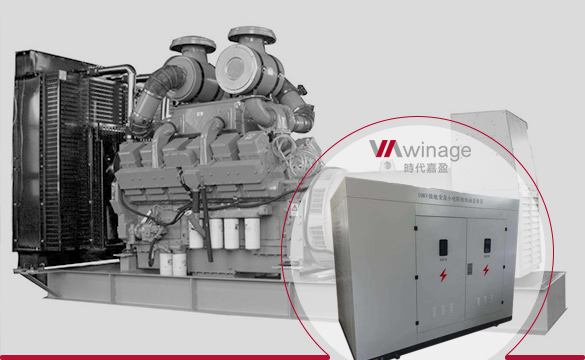

10KV柴油发电机组中性点电阻柜

10KV柴油发电机组中性点电阻柜

扫二维码
可获取本行业应用案例

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更好运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

电阻柜选型常见问题

  • 1、发电机电阻柜工作时对内部的电阻器或电阻材料有什么要求?

    电阻材料的选用很大程度上决定了发电机电阻柜的工作性能和参数,时代嘉盈电阻柜完全选用自主研发生产的电阻器和质优电阻材料进行设计,有效发挥各种材料的优异性能,针对不同应用场合优用不同性能材料,发电机电阻柜整体匹配度好,从而可以大大优化结构和性能,实现产品可靠,生命周期长。

  • 2、发电机电阻柜什么情况下需要过温保护?

    时代嘉盈电阻柜一般都具有优良的散热设计,通过空气对流进行自然散热,在一些特殊工作场合时,可以单独设计风冷散热或水冷散热的方式进行强行排除电阻柜工作时聚集的热量,在工作过程中,当功率加载越高发热量也会越大,在电阻柜内加装过温保护装置,人工设定一定的温度值,当温度达到设定的上限后,过温保护装置会自动发出信号,声光报警提示并可自动切断负载,用于保护电阻柜过热损毁或对周边其它器件工作产品一定影响,当温度恢复正常至设定的范围内数值又可自动恢复加载。

  • 3、如何选用发电机电阻柜的过流保护功能?

    1)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出继电器/热继电器的动作值时,继电器动作按保护装置选择性的要求,有选择性的切断故障线路。
    2)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出电流保险盒的上限值时,电阻保险盒会自动熔断,从而达到切断负载的作用。

  • 4、风机失效可能对发电机电阻柜工作产生的影响?

    当电阻柜内的风机发生故障时,热量在短时间内大量聚集,温度也急剧升高,为保护电阻柜和防止发生意外,电阻柜应选用质优风机配套的同时还应考虑加装风机失效保护装置,如风机转速过慢或停止会自动发出信号,声光报警提示并可自动切断负载,及时排除隐患。

  • 5、发电机电阻柜的电感大小对工作产生的影响有哪些?

    电阻柜可分为纯阻性负载,感性负载和容性负载;还可分为阻感一体,阻容一体和阻感容一体。纯阻性负载可分为纯阻性无感负载和纯阻性有感负载,不过有感和无感是相对的,做成无感的感量的相对会较低,没有纯无感。在不同的电源工作频率下,控制好发电机电阻柜可允许的电感值。

  • 6、发电机电阻柜外壳防护等级(IP防护等级)相关选用

    第一个数字表示防固体异物进入,即防尘等级
    0:没有保护
    1:固体异物直径大于50mm防止大的固体侵入
    2:固体异物直径大于12mm防止中等大小的固体侵入
    3:固体异物直径大于2.5mm防止小固体侵入
    4:固体异物直径大于1.0mm防止物体大于1mm的固体侵入
    5:防尘(防有害粉尘堆积)
    6:尘密(完全防止粉尘进入)

    第二个数字表示防止进水造成有害影响,即防水等级
    0:无保护
    1:垂直滴水(水滴滴到外壳无影响)
    2:倾角75-90度滴水(当外壳倾斜15度时,水滴到外壳无影响)
    3:淋水
    4:溅水(液体由任何方向泼到外壳没有伤害影响)
    5:喷水(用水冲洗无伤害)
    6:锰烈喷水
    7:短时间浸水(1m)
    8:一定压力下长时间浸水
