  • 大功率电阻柜

大功率电阻柜 工作电流大,散热性好

大功率电阻柜用于大功率逆变电源、大功率可调直流电源、大功率变频电源和大功率直流电机等大功率电气设备中为平衡负载和过流,保护设备安全,通过设计模块化大功率合金板式电阻柜组装而成,产品广泛应用于船舶、动力、港口、电信、石油、冶金、核电、海洋工程等领域。

全国热线

4000-33-7800

定制成品

大功率逆变器电阻柜

大功率逆变器电阻柜

大功率直流稳压电源电阻柜

大功率直流稳压电源电阻柜

大功率开关电源电阻柜

大功率开关电源电阻柜

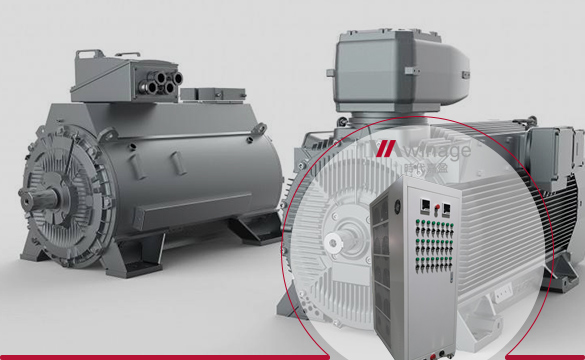

大功率直流电机电阻柜

大功率直流电机电阻柜

大功率高压电源电阻柜

大功率高压电源电阻柜

大功率激光器电阻柜

大功率激光器电阻柜

大功率变频电源电阻柜

大功率变频电源电阻柜

大功率ups电源电阻柜

大功率ups电源电阻柜

咨询热线:4000-33-7800 更多成品应用咨询+

产品简介

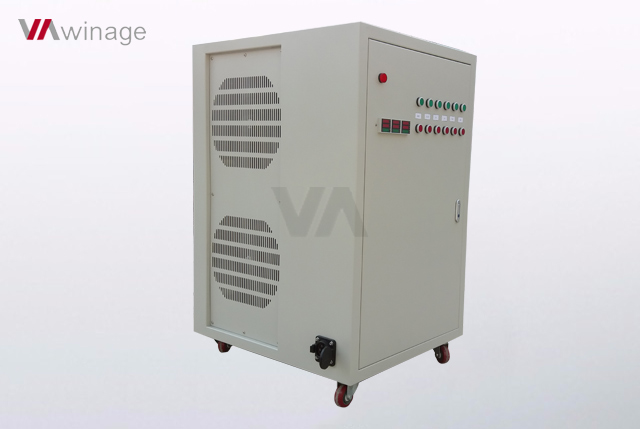

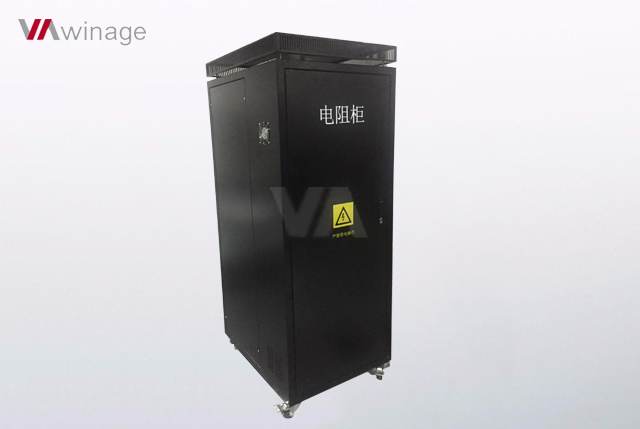

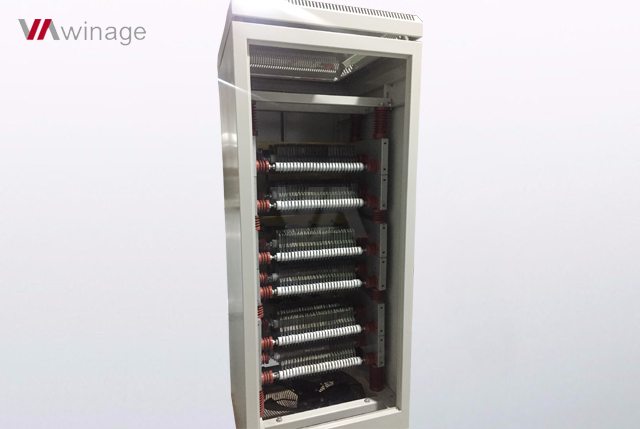

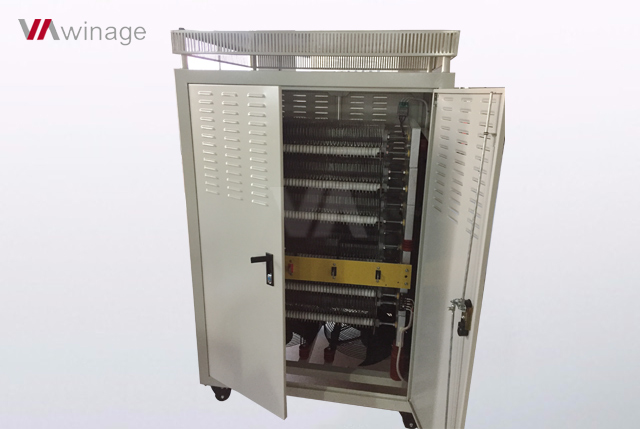

大功率电阻柜

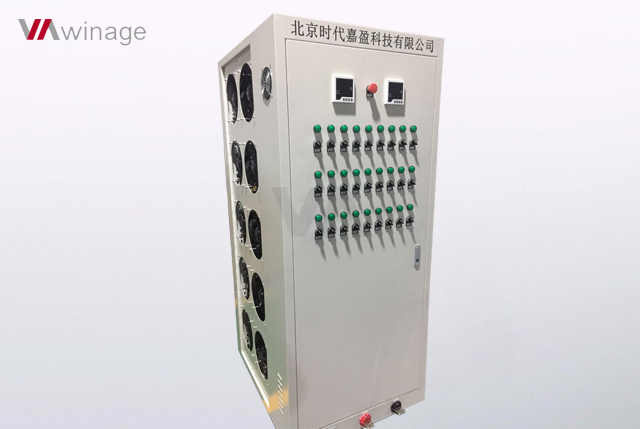

VA4系列大功率电阻柜

选用时代嘉盈公司自主研发生产的质优负载电阻和新型合金电阻材料制造而成,根据泄能电阻柜和限流电阻柜要求,优化设计散热结构和防护等级,具备调节功能和远程控制可供选择,大屏幕数据显示,可配套大功率电源加载测试需要以及高压发电机电阻柜泄能需要,该产品具有大电流、控制精度高、散热性好等优点。

咨询热线:4000-33-7800 立即咨询

定制服务

可根据以下参数进行定制:

额定功率

阻值范围

外形尺寸

工作电压

电源特性

加载方式

调节精度

控制方式

数据显示

散热形式

保护功能

通讯接口

时代嘉盈VA定制大功率电阻柜可满足

柴油发电机机组测试、大功率变频器产品测试、大功率商用电磁炉测试、风力发电机组检测、船舶电力系统检测、大功率高压电源开发、大功率开关电源设计、大功率变频电源测试、大功率ups电源产品研发和实验室模拟加载等多种个性化定制应用场合。

咨询热线:4000-33-7800 我要定制+

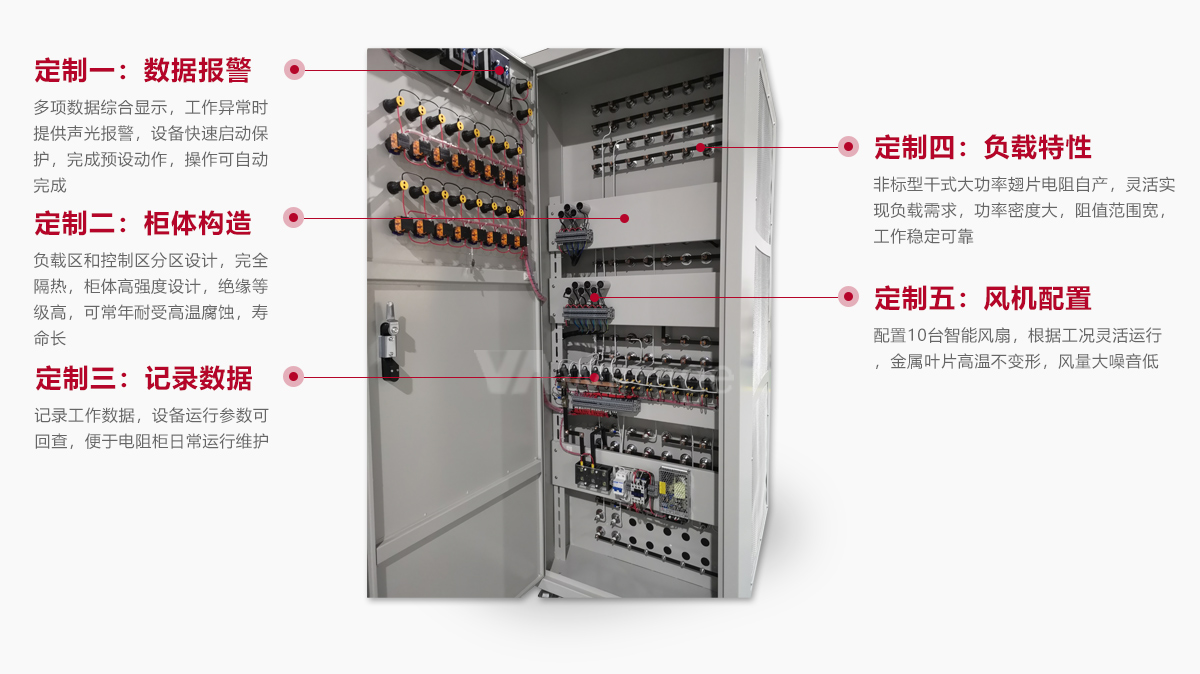

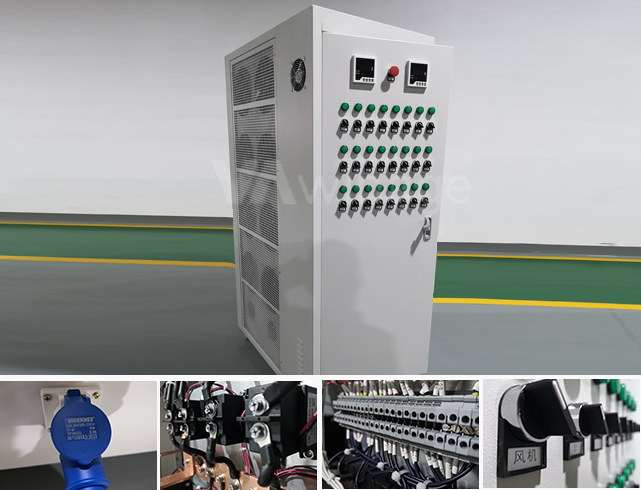

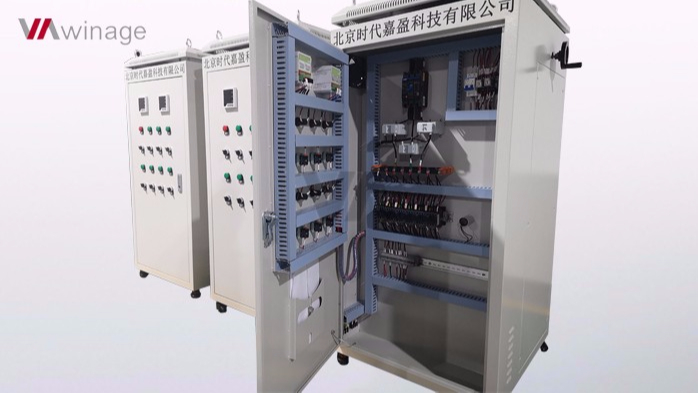

定制细节

定制细节

定制扩展

扩展一
PLC编程实现多路匹配

扩展二
大尺寸触摸屏操作简便

扩展三
上位机实时数据分析

扩展四
数据采集智能远程传输

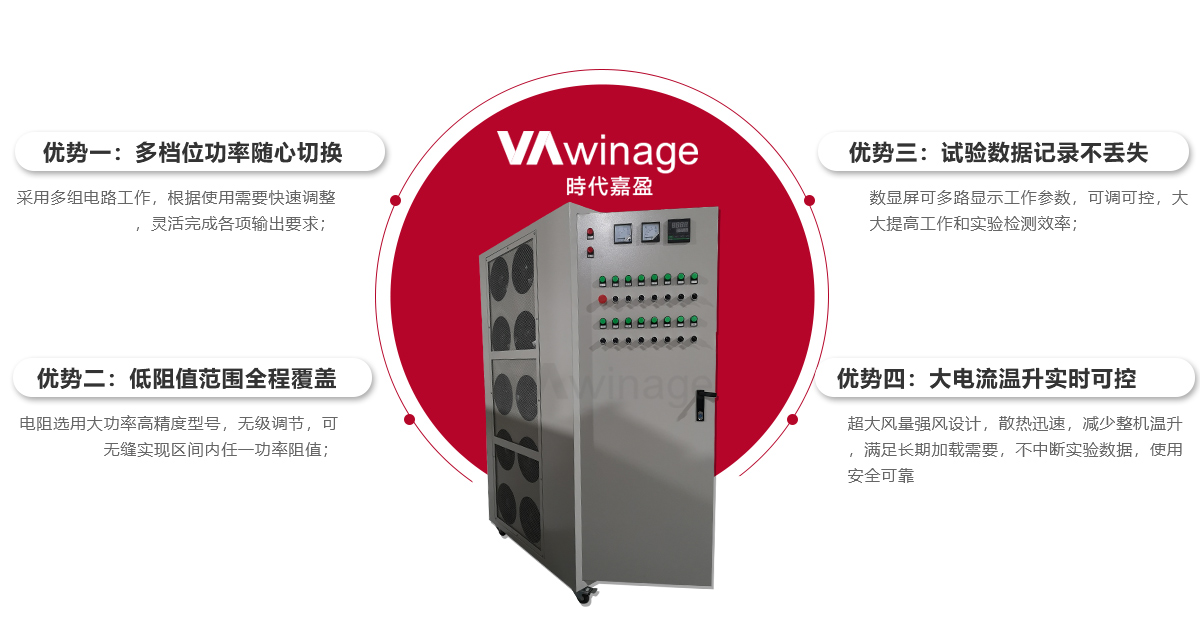

性能优势

性能优势

技术参数

电压范围 10KV以下可选 额定功率 30KW-1000KW
功率分档 0.1KW/0.5KW/1KW/2KW/5KW/10KW/20KW/50KW/100KW/200KW 功率因素 PF=1
负载精度 ±5% 显式方式 LED实时显示电压、电流、功率、频率等电参数
工作电源 单相AC220V/50HZ 控制方式 本地面板按钮手动控制
绝缘等级 F级 防护等级 IP20(适合室内使用)
风扇噪音 75分贝 冷却方式 强制风冷
工作方式 可以连续工作(单次连续时间>200h) 接线方式 铜排接线
海拔高度 ≤2500米 适用环境温度 -10℃~+55℃
移动方式 采用载重型万向脚轮,前后各2只 适用相对湿度 ≤95%
保护功能 过温报警  过压保护  过流保护 欠压、故障蜂鸣提示等

成功应用

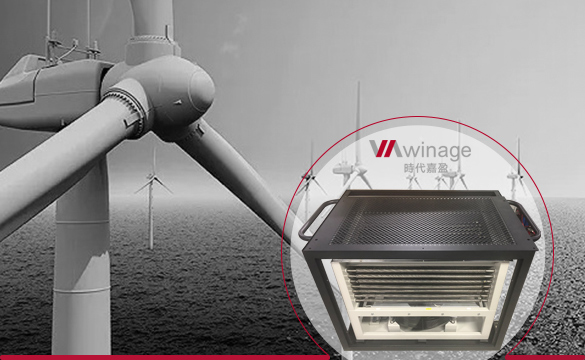

大功率海上风电场电阻柜

大功率海上风电场电阻柜

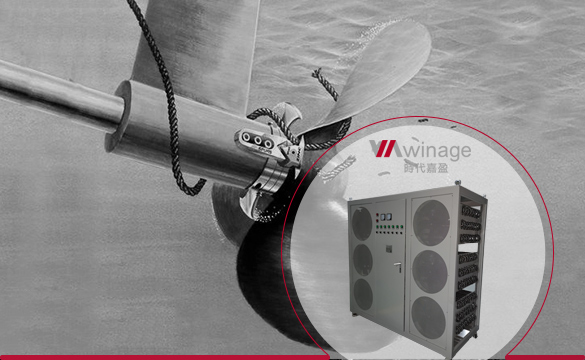

船舶电力推进测试大功率电阻柜

船舶电力推进测试大功率电阻柜

大功率高压电机调速电阻柜

大功率高压电机调速电阻柜

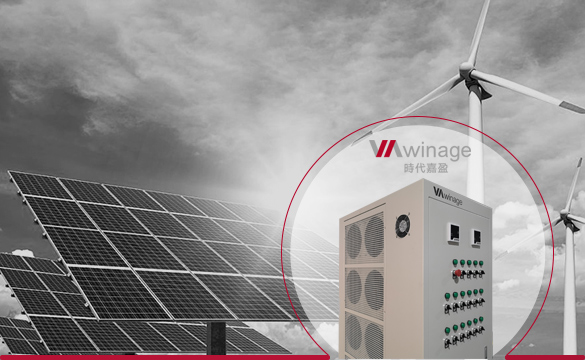

太阳能光伏并网发电大功率电阻柜

太阳能光伏并网发电大功率电阻柜

扫二维码
可获取本行业应用案例

定制实力

研发团队

研发团队

协同研发,军工背景,定制化生产标准流程;

供应体系

供应体系

长期稳定质优供应链,原材料稳定可靠;

质量保证

质量保证

10道生产工序严格检验,行业机构检验标准;

售后服务

售后服务

免费定期跟踪巡查,确保设备长期更好运行;

合作伙伴

华锐风电
中车株机
阳光电源
福田汽车
中航工业
中科院
中船重工
中国兵器
中国南车
宇通客车
中国石油
比亚迪
南方电网
ABB
西门子
迅达电梯
潍柴重机
国家电网

电阻柜选型常见问题

  • 1、大功率电阻柜工作时对内部的电阻器或电阻材料有什么要求?

    电阻材料的选用很大程度上决定了大功率电阻柜的工作性能和参数,时代嘉盈电阻柜完全选用自主研发生产的电阻器和质优电阻材料进行设计,有效发挥各种材料的优异性能,针对不同应用场合优用不同性能材料,大功率电阻柜整体匹配度好,从而可以大大优化结构和性能,实现产品可靠,生命周期长。

  • 2、大功率电阻柜什么情况下需要过温保护?

    时代嘉盈电阻柜一般都具有优良的散热设计,通过空气对流进行自然散热,在一些特殊工作场合时,可以单独设计风冷散热或水冷散热的方式进行强行排除电阻柜工作时聚集的热量,在工作过程中,当功率加载越高发热量也会越大,在电阻柜内加装过温保护装置,人工设定一定的温度值,当温度达到设定的上限后,过温保护装置会自动发出信号,声光报警提示并可自动切断负载,用于保护电阻柜过热损毁或对周边其它器件工作产品一定影响,当温度恢复正常至设定的范围内数值又可自动恢复加载。

  • 3、如何选用大功率电阻柜的过流保护功能?

    1)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出继电器/热继电器的动作值时,继电器动作按保护装置选择性的要求,有选择性的切断故障线路。
    2)电路中发生故障时,可能会导致电流突然增大,当线路中故障电流超出电流保险盒的上限值时,电阻保险盒会自动熔断,从而达到切断负载的作用。

  • 4、风机失效可能对大功率电阻柜工作产生的影响?

    当电阻柜内的风机发生故障时,热量在短时间内大量聚集,温度也急剧升高,为保护电阻柜和防止发生意外,电阻柜应选用质优风机配套的同时还应考虑加装风机失效保护装置,如风机转速过慢或停止会自动发出信号,声光报警提示并可自动切断负载,及时排除隐患。

  • 5、大功率电阻柜的电感大小对工作产生的影响有哪些?

    电阻柜可分为纯阻性负载,感性负载和容性负载;还可分为阻感一体,阻容一体和阻感容一体。纯阻性负载可分为纯阻性无感负载和纯阻性有感负载,不过有感和无感是相对的,做成无感的感量的相对会较低,没有纯无感。在不同的电源工作频率下,控制好大功率电阻柜可允许的电感值。

  • 6、大功率电阻柜外壳防护等级(IP防护等级)相关选用

    第一个数字表示防固体异物进入,即防尘等级
    0:没有保护
    1:固体异物直径大于50mm防止大的固体侵入
    2:固体异物直径大于12mm防止中等大小的固体侵入
    3:固体异物直径大于2.5mm防止小固体侵入
    4:固体异物直径大于1.0mm防止物体大于1mm的固体侵入
    5:防尘(防有害粉尘堆积)
    6:尘密(完全防止粉尘进入)

    第二个数字表示防止进水造成有害影响,即防水等级
    0:无保护
    1:垂直滴水(水滴滴到外壳无影响)
    2:倾角75-90度滴水(当外壳倾斜15度时,水滴到外壳无影响)
    3:淋水
    4:溅水(液体由任何方向泼到外壳没有伤害影响)
    5:喷水(用水冲洗无伤害)
    6:锰烈喷水
    7:短时间浸水(1m)
    8:一定压力下长时间浸水
