时代嘉盈浅析无感电阻是否真的无感

作者: 编辑: 来源: 发布日期: 2021.02.22
信息摘要:
无感认定为无感值的意思,不过这里的无,是说明电阻上的感抗值极其小,可以忽略不计,并不能说是完全没有。基本上精密的仪器仪表设备,电子工业设备常…

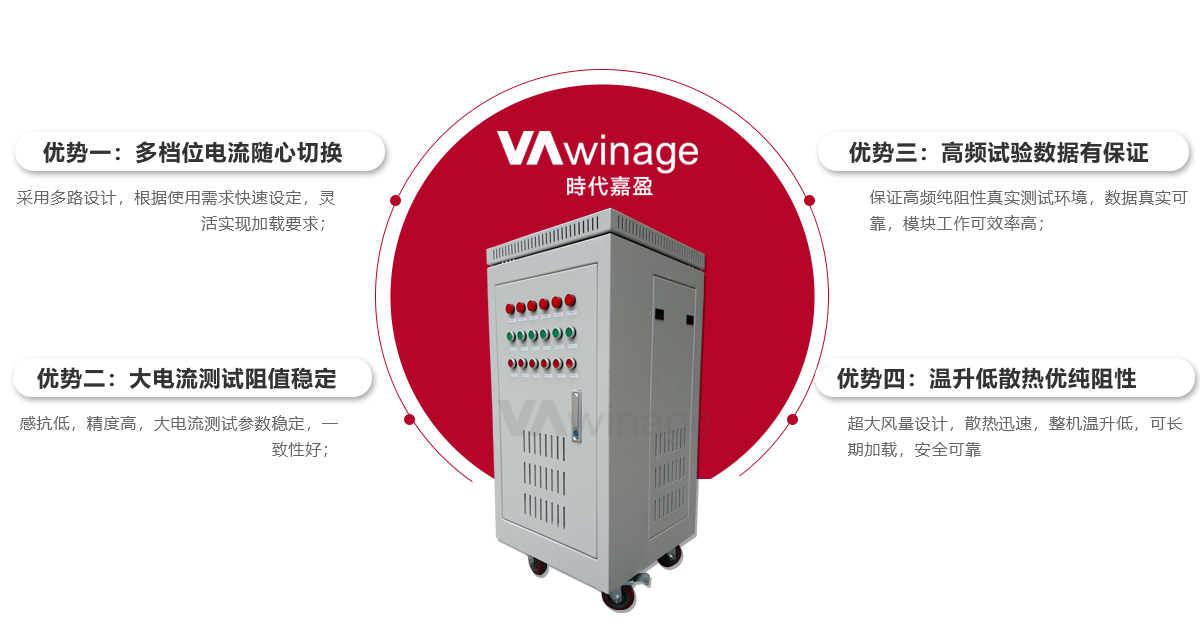

无感认定为无感值的意思,不过这里的无,是说明电阻上的感抗值极其小,可以忽略不计,并不能说是完全没有。基本上精密的仪器仪表设备,电子工业设备常常需要用到这种无感电阻无感电阻柜,因为普通高感抗电阻在使用过程中会产生震荡,损毁回路中的其它器件。严格地说所有电阻都是LCR的复合体,既存在电阻,也存在电感、电容。

12

平时提到的有感电阻,是与无感电阻相对应的。一般无感电阻,生产工艺为双线并绕式,最终接线时将两线按相反的方向接入,使每线的自感互相抵消。因为绕制工艺的复杂性会增加成本,所以其售价较高。无感电阻生产工艺是针对绕线电阻的,主要用在大功率电路。另外单线绕线的电阻,都是有感电阻。

水泥电阻一般被称为无感电阻

一般小功率电阻主要是金属膜电阻和碳膜电阻,和少量的金属氧化膜电阻。以上电阻的加工工艺是通过真空刻蚀的方法控制沉积在瓷管上的碳膜(或金属膜/金属氧化膜)上刻的槽的圈数来得到不同阻值的电阻的。所以它们本身都存在自感,都属于有感电阻。

除双线无感电阻外,也可以近似认为碳质电阻是无感电阻。

相比于一般电阻,无感电阻有以下优点:

1.电阻自身电感值极小(频率响应特性优异,除可广泛用于交、直流电路外,还适用于中、高频电路中。)

2. 线性伏安特性,使得电气性能稳定、耐高压,有良好的绝缘性能。

3.过载能力强,特别适用于间歇式供电和脉冲大电流的电路。

4.电阻温度特性良好,适用的温度范围较宽。

5.机械强度高,可耐冷、热冲击。

无感电阻适用范围:

1.大功率交、直流电机控制用的起动、制动或调速。

2.地铁、路面轻轨的电力牵引机车及电梯、起重设备。

3.中、高频设备、工业电炉、电脉冲设备。

4.各种电力装置、电源控制柜、变流装置等的负载。

5.各种高压电源输出回路中。

6.中央空调机,交、直流逆变焊机中的降压、限流及吸收。

7.晶闸管保护电路的阻容吸收。

8.高压开关的拉()闸分流电阻、高压设备中的过电压保护。

9.高压配电网中的变压器或发电机的中性点接地。

10.需用大功率、高阻值、无电感的各种电子、电力装置。

如何选择无感电阻:

1.感抗值,和设备使用的一致性和稳定性。

2.无感电阻作为负载时产生大量的热量,散热好也是重要参数之一。

3.一般对体积要求较高的设备,避免选择绕线电阻这类体积大的无感电阻。

4.在高频测量过程,耐脉冲负载,泄放等,都要用到厚膜无感电阻,基本都会选用绕线无感电阻,但性能差距确实很大,对无感电阻的感值测做试,200W厚膜无感功率电阻,测试频度为6.78M,使用阻抗测试仪进行感值测试,电感值为192nH,同功率的绕线电阻,感值为2.8uH,在失效形式方面,厚膜电阻较为安全,为断路状态,绕线的可能会发生产爆炸!
